200112_S7-200 Smart CPU 存储卡下载程序
卡要求:
S7-200 Smart CPU 支持商用 MicroSD 卡(支持容量为 4G、8G、16G)
将接收到的文件压缩包解压至存储卡根目录(一级目录),不用修改文件名称
原始压缩包:

解压后得到文件如下:

安装方法:
简述
- PLC断电;
- 插入MicroSD卡;
- PLC通电_更新, Run和Stop指示灯交替闪烁几秒后更新完毕 ;
- PLC断电;
- 取下MicroSD卡;
- PLC通电,更新完成;
详述:
首先断开PLC CPU 220V控制电源(断电后PLC指示灯应该全部熄灭 )

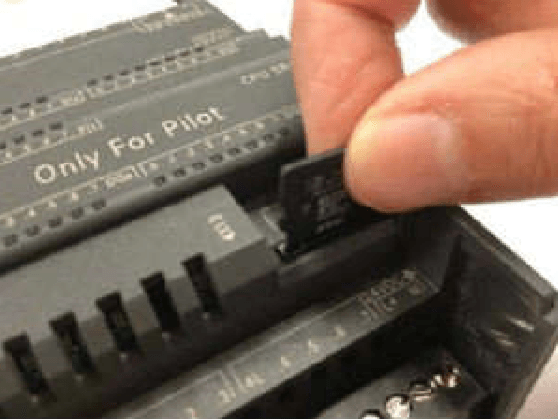

然后按下图所示,打开 CPU 本体数字量输出点上方的端子盖,可以看到右侧有一卡槽, 将MicroSD卡缺口向里插入,
如图 所示:

以上步骤完成后,恢复PLC CPU 220V控制电源, CPU 会自动识别存储卡为固件 更新卡并且自动更新 CPU 固件。
更新过程中Run 指示灯和 Stop 指示灯以 2 Hz 的频率交替点亮。
当 CPU 只有 Stop 灯开始闪烁,表示“固件更新”操作成功,
从 CPU 上取下存储卡。
再次给PLC CPU断电 再上电操作,此时CPU Run指示灯应该点亮,表示程序已经更新完成。
–以上–
