卡乐温控器(IR33)操作说明



卡乐温控器操作面板

按键说明

1_压缩机:压缩机启动时亮,压缩机在安全时间延时动作时闪烁

2_风机:风机启动亮,风机的动作因为外部信号或程序处于进程中而受到阻止时闪烁

3_除霜:除霜动作时亮,除霜的动作因为外部信号或程序处于进程中而受到阻止时闪烁

4_辅助加热器:防湿加湿器动作时闪烁,当所选择的辅助输出用作辅助加热器时亮

5_报警:报警延时外部开关量输入报警预动作时亮,在正常运行条件下,有报警事件闪烁(高/低温或立即报警事件或外部开关量输入延时)

6_时钟:如果设置了一个除霜时间段则图标亮,机组启动时也会亮几秒钟,说明存在实时钟

7_灯光:如果防湿功能动作闪烁选择辅助输出1,作为灯光动作时亮

8_服务:有故障时闪烁如E2PROM 错误或传感器故障

9_字符显示:显示范围为-50~-150,小数点显示分辨率范围为-19.9~19.9。

10_HACCP:如果HACCP 功能有效亮,有新的HACCP(报警存储在显示器上显示HA或HF)报警时闪烁

11_持续循环:持续循环功能动作时亮,持续循环动作因为外部信号或程序处于进程中(压缩机最小停机时间表)而受到阻止时闪烁

12_PRG/MUTE
  • 让蜂鸣器停止鸣叫取消报警继电器动作
  • 接收自动网络地址赋值请求页面期间,如果按压这一按键超过1 秒钟,就会启动地址赋值程序段(参看自动串行地址赋值程序)
  • 同时按压SET 键和本按键超出5 秒钟,可访问设置F 型参数菜单配置参数或下载参数
  • 设备上电时按压该键超出5 秒钟,可启动设置默认参数值程序段
  • 同时按压和本按键能复位任何已经动作的手动复位报警(rES 信息表示报警已经复位),相关报警继电器取消动作

13_UP(↑)/AUX

  • 按压该键超出1 秒钟可让辅助输出1 动作或取消动作
  • 同时按压 UP/AUX 键和 DEF/↓ 键超出5 秒钟,可动作或取消动作持续循环操作(ccbt ccE 分别表示持续循环开始和结束)
  • 同时按压SET 和UP/AUX 键超出1 秒钟,显示用于HACCP 相关报警的子程序段(HA、Han、HF、HFn)

14_SET

  • 按压该键超出1 秒钟,显示或允许设置设定点
  • 同时按压 PRG/MUTE 和 SET 键超出5 秒钟,可访问用于设置C 型参数的菜单配置
  • 同时按压 DEF/↓ 和 SET 键超出 1 秒钟,显示用于HACCP 相关报警的子程序段(HA,Han,HF,HFn)
  • 同时按压 AUX/↑ 和 SET 键超出 5 秒钟,启动报告打印程序(可使用功能,管理可被执行)
  1.

*注意当按压每一个按键时会发出一个简短的鸣叫声这一信号不能取消(按键音无法取消

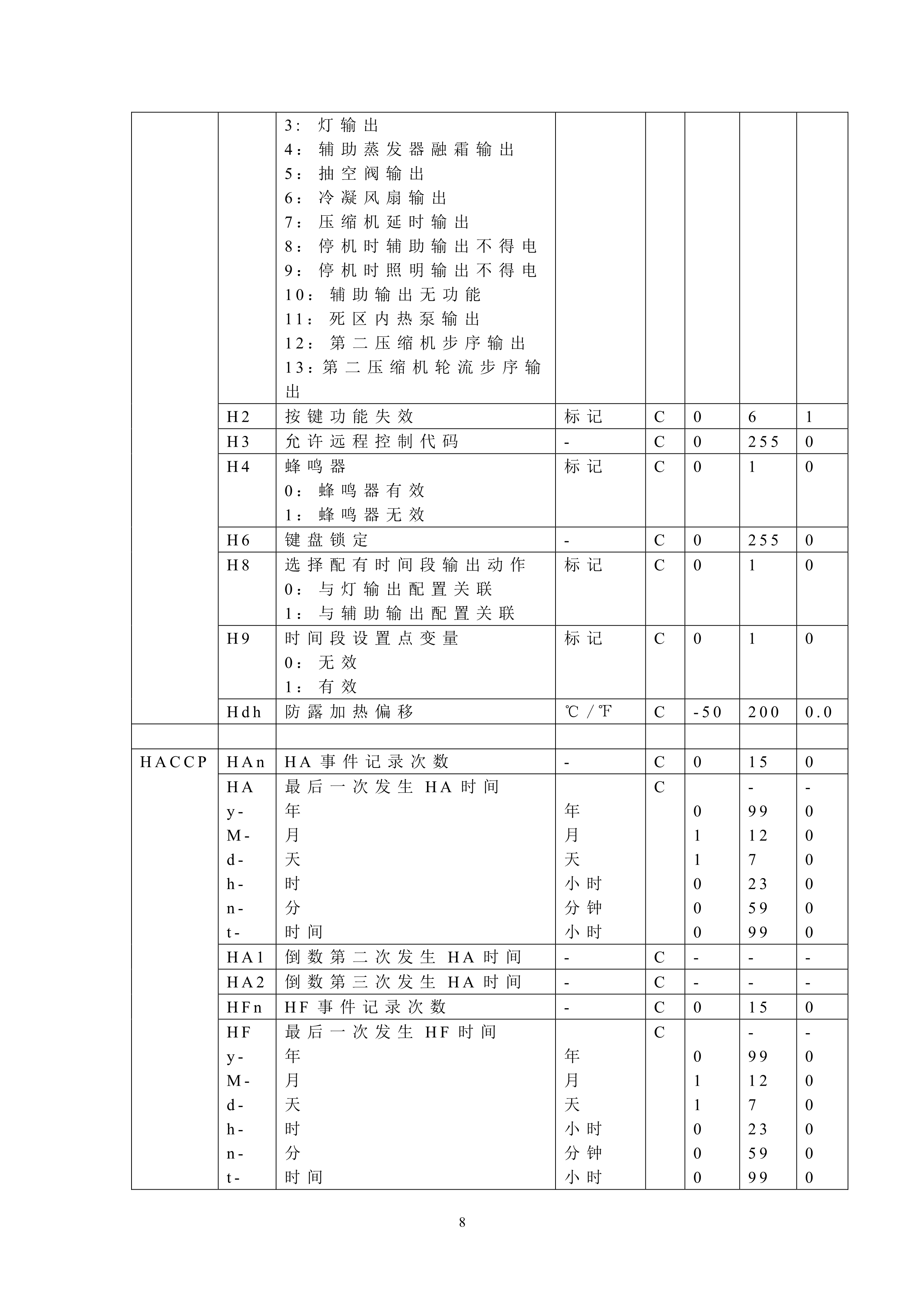

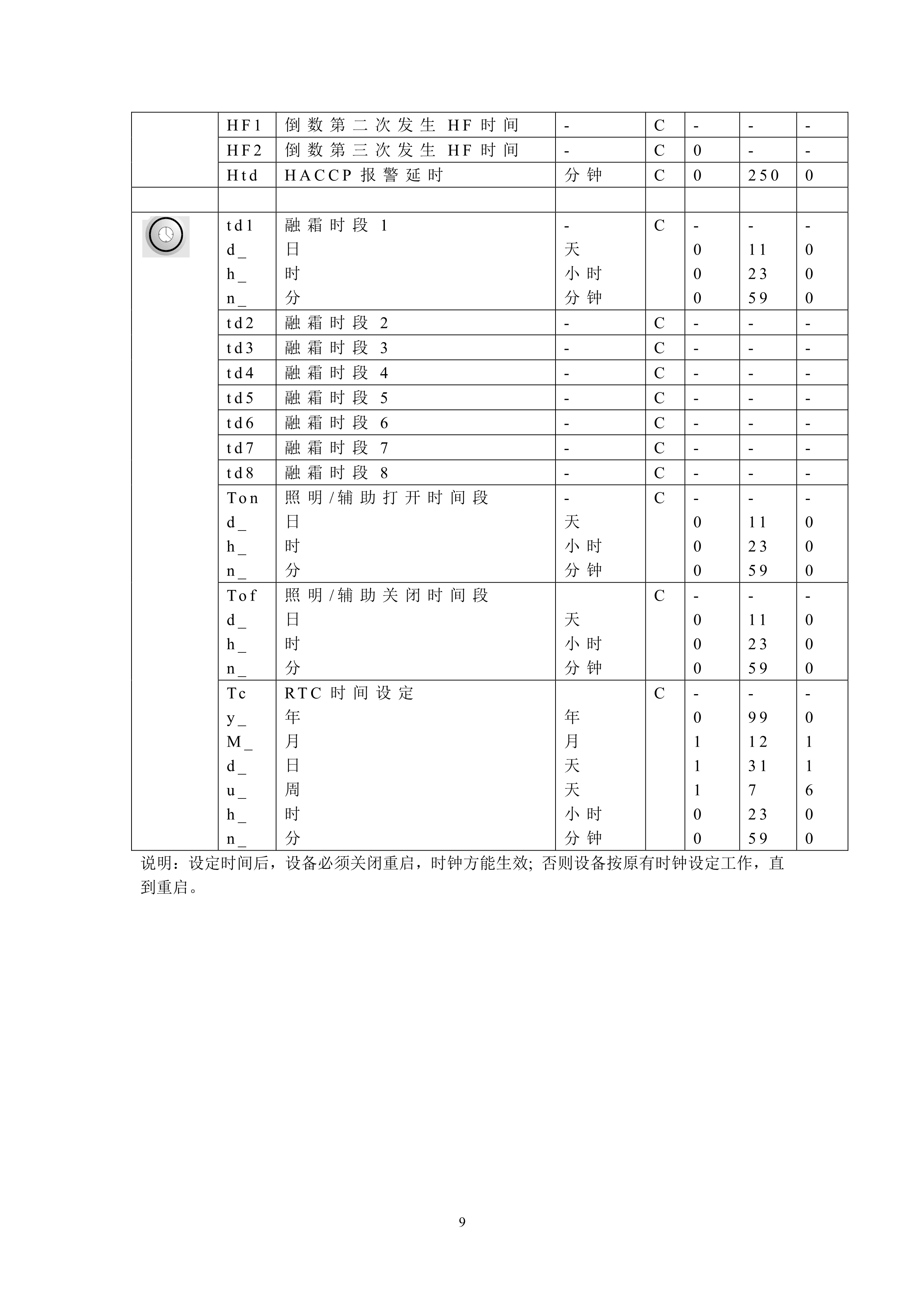

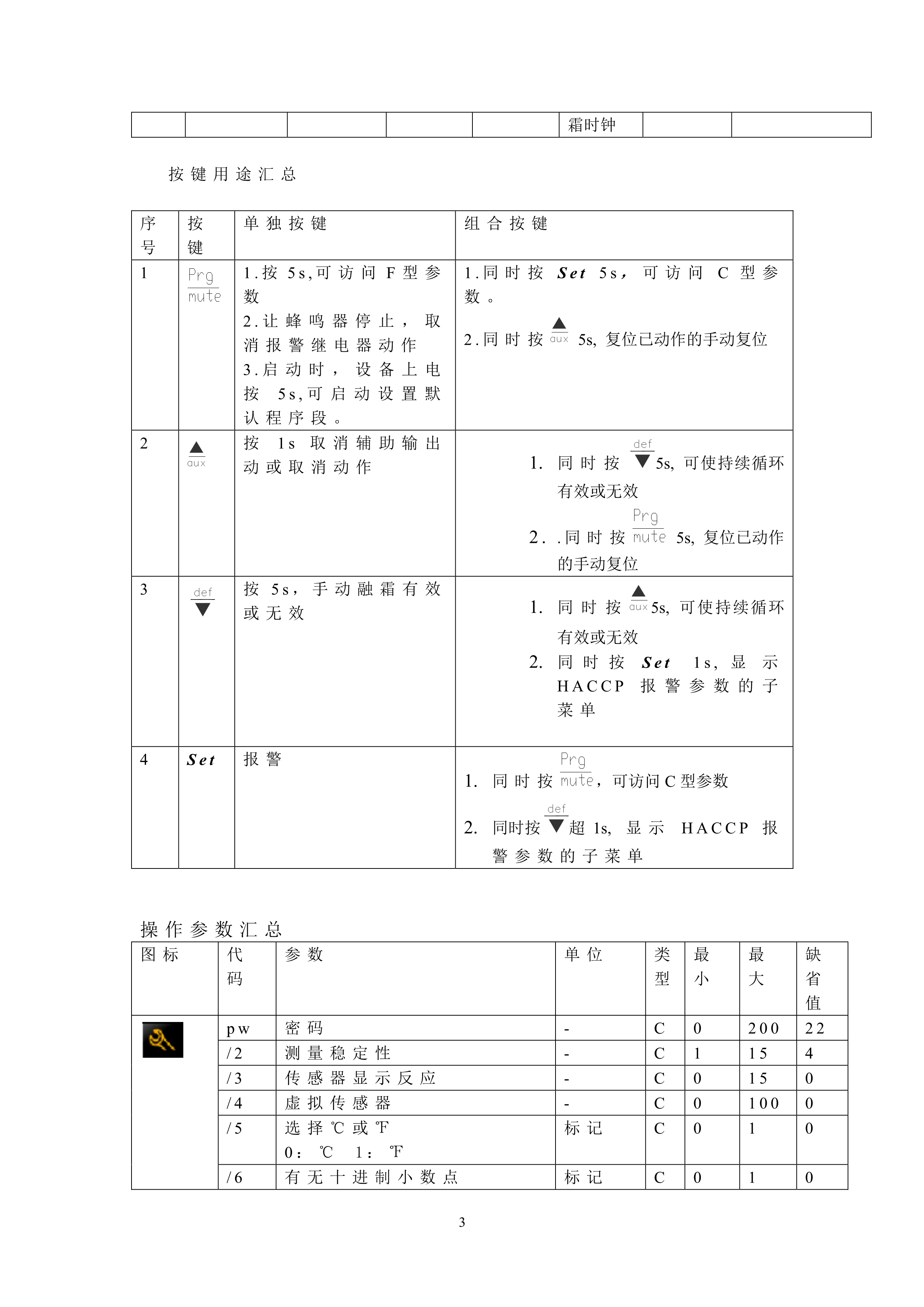

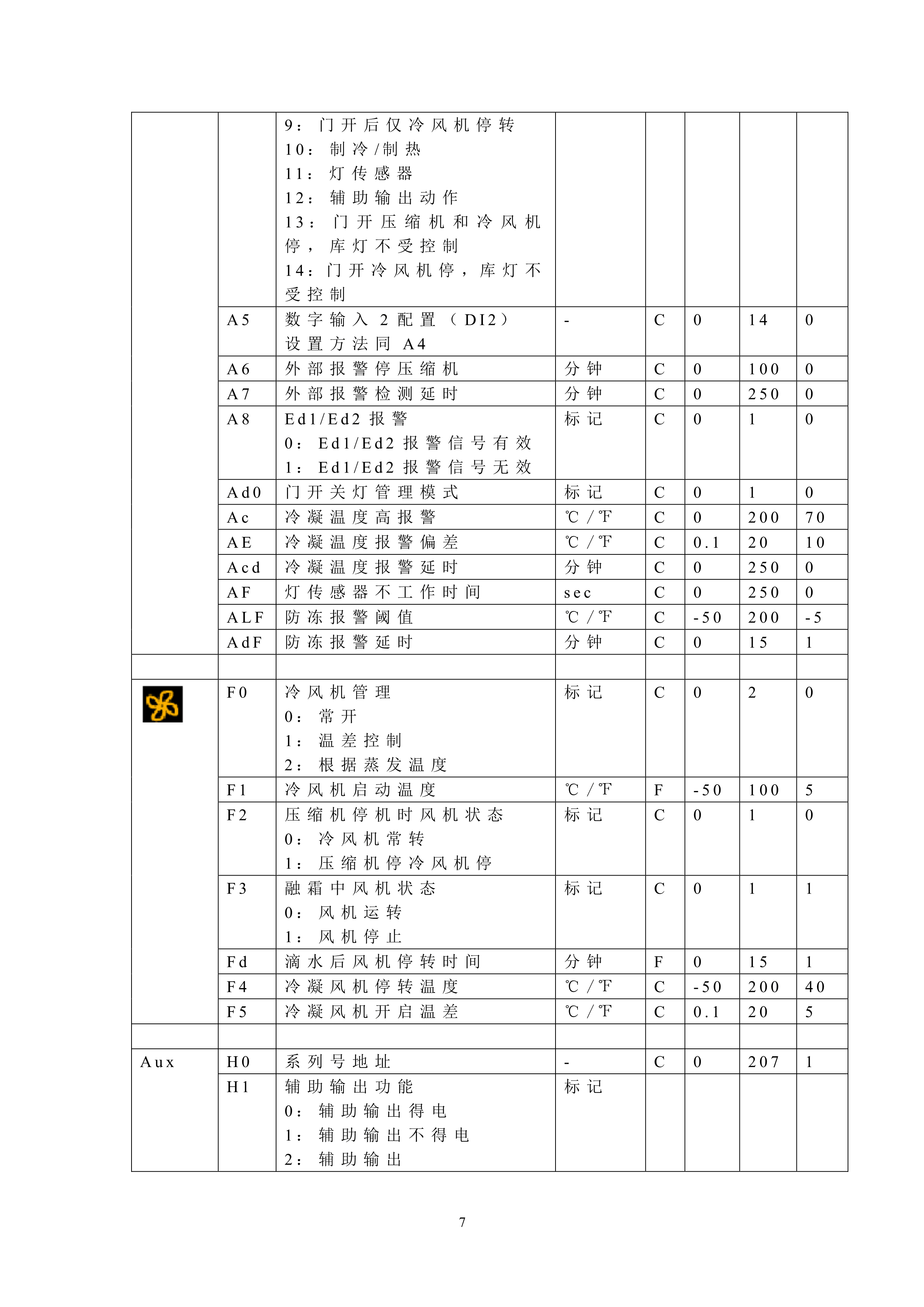

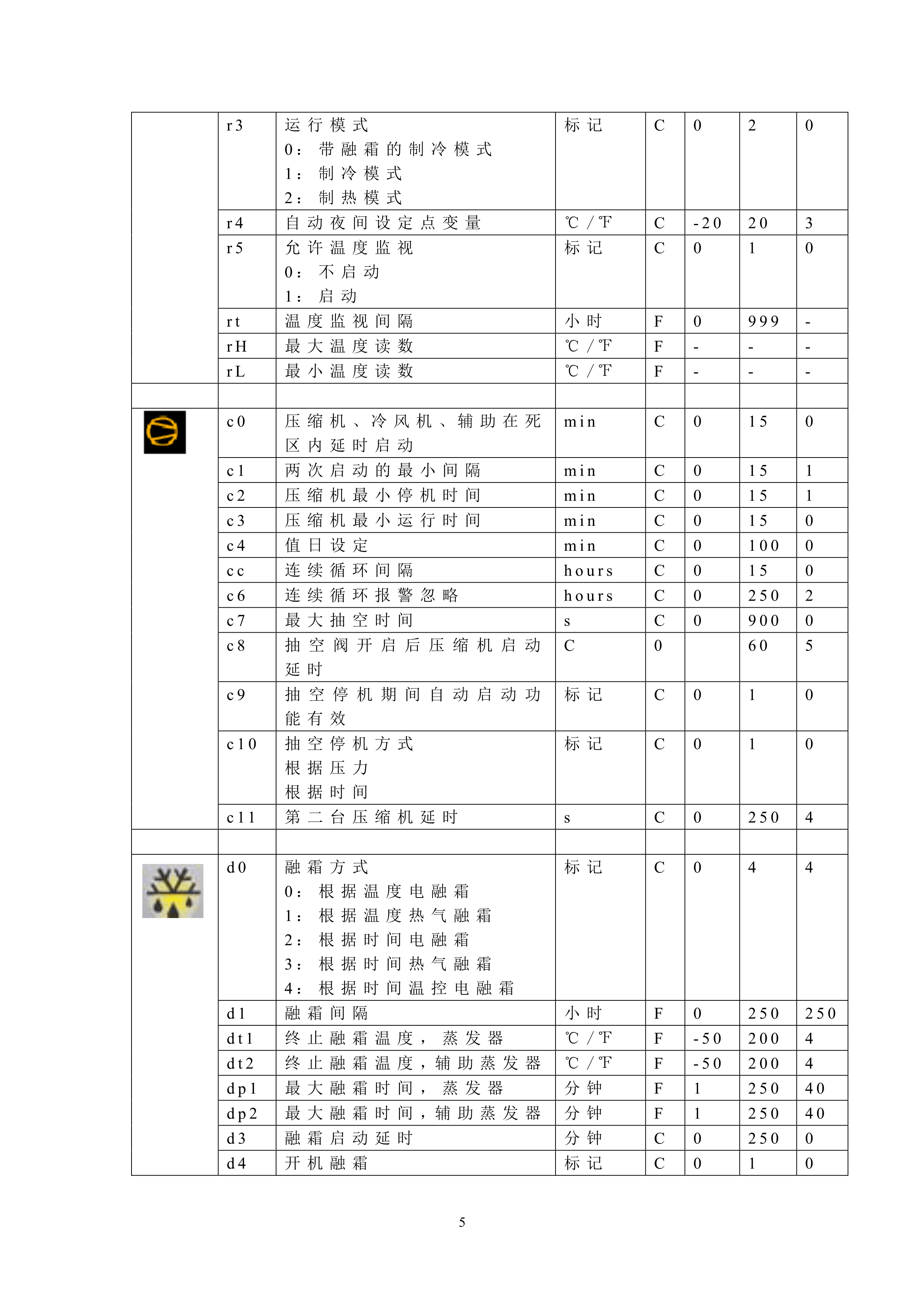

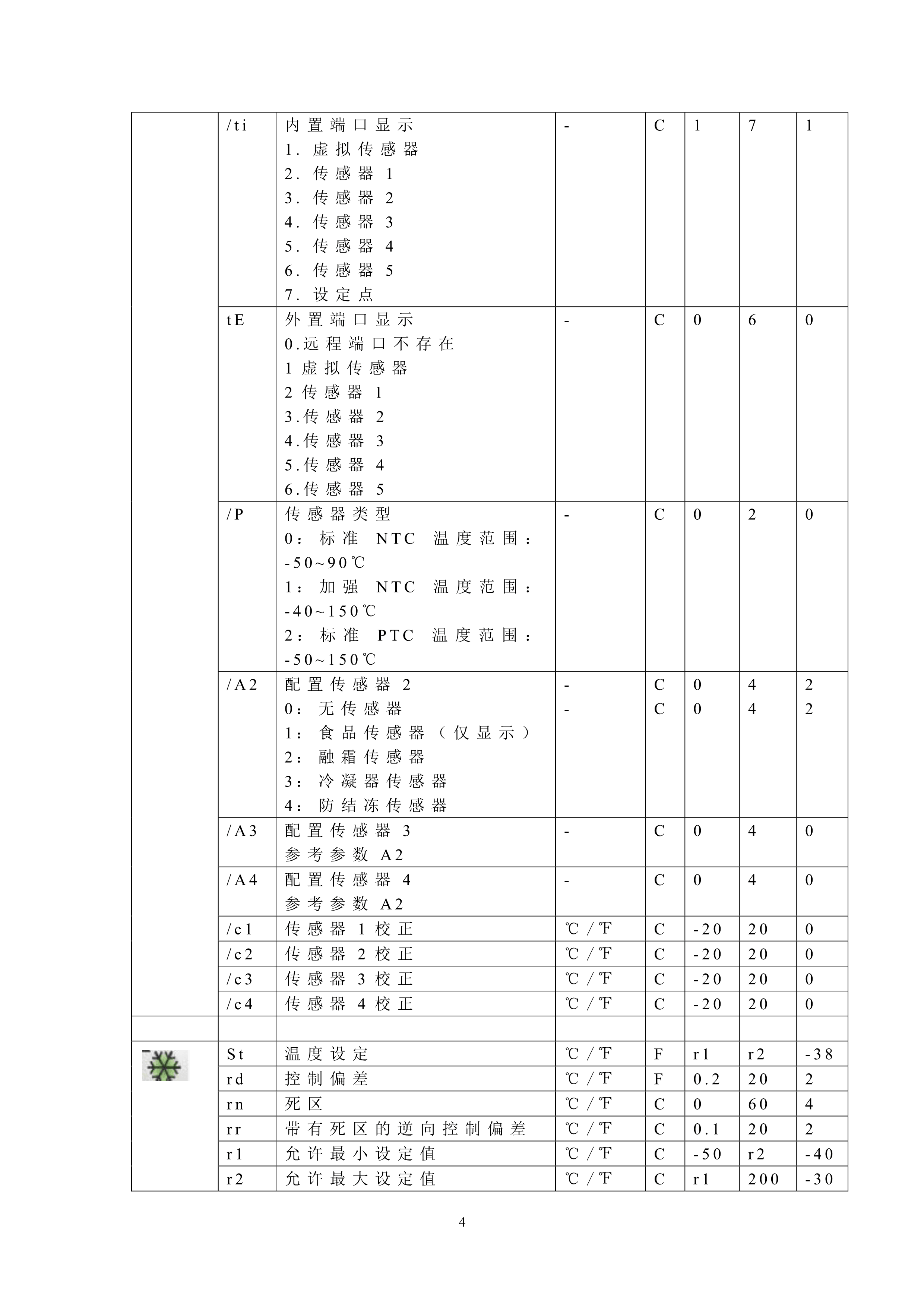

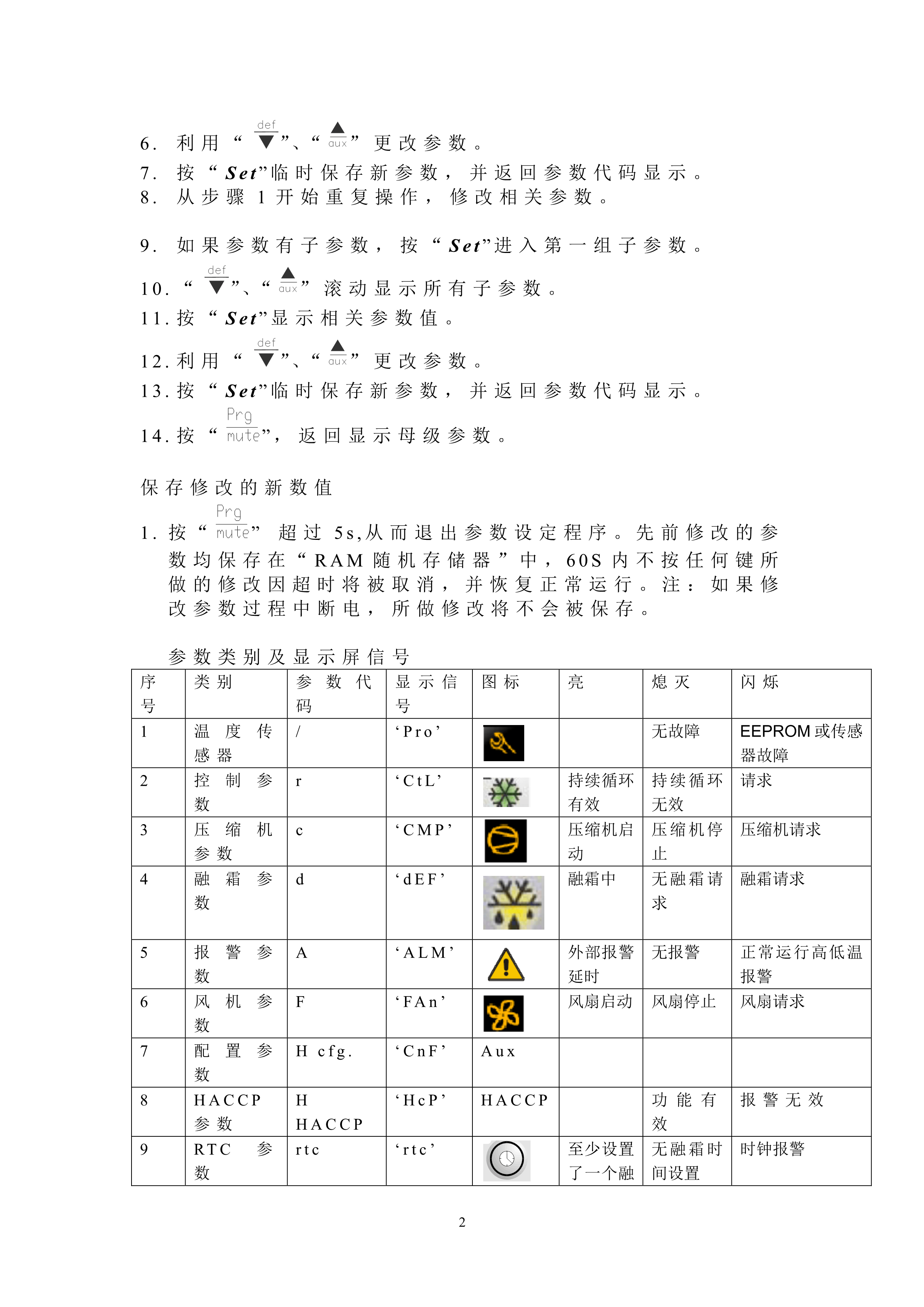

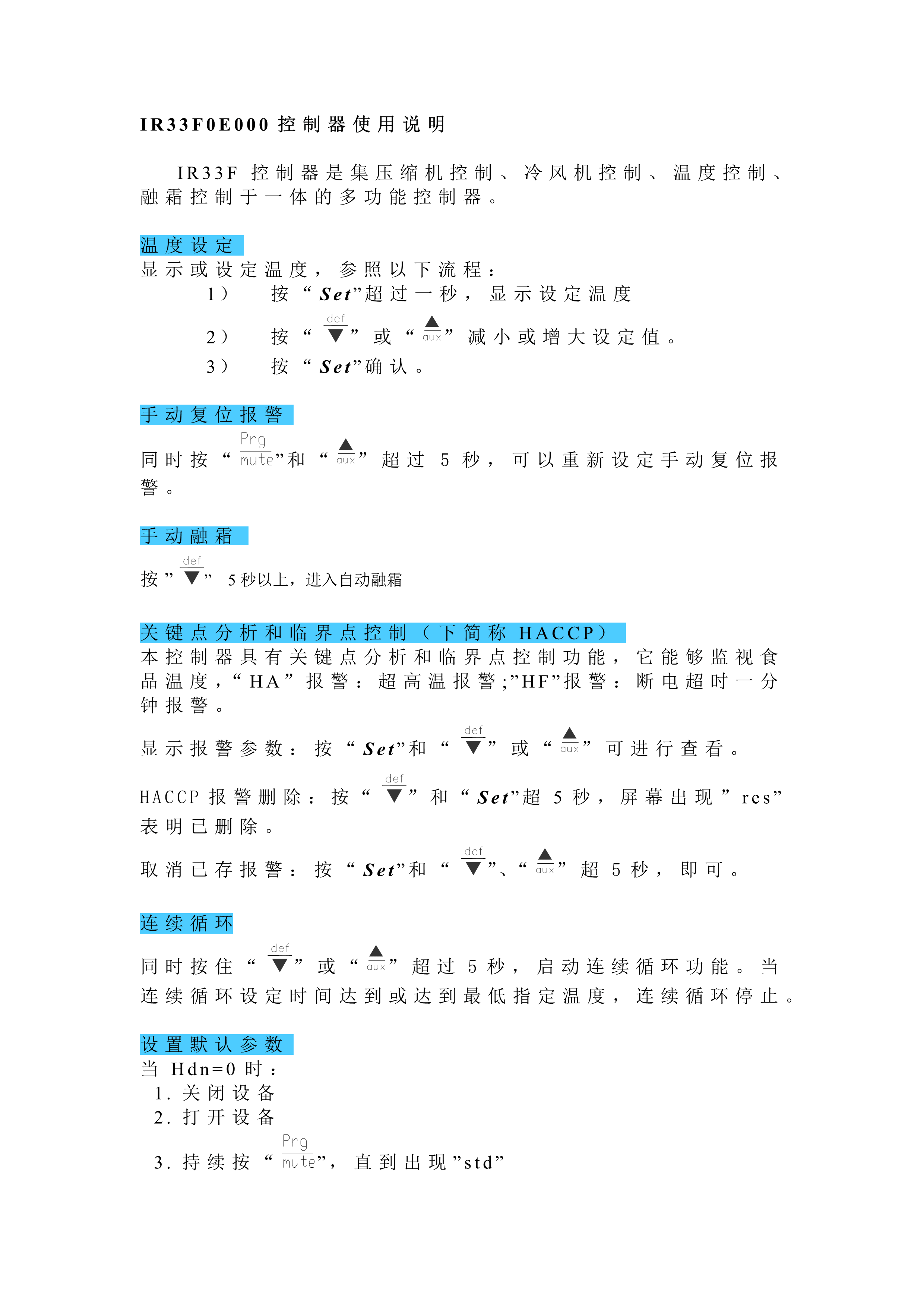

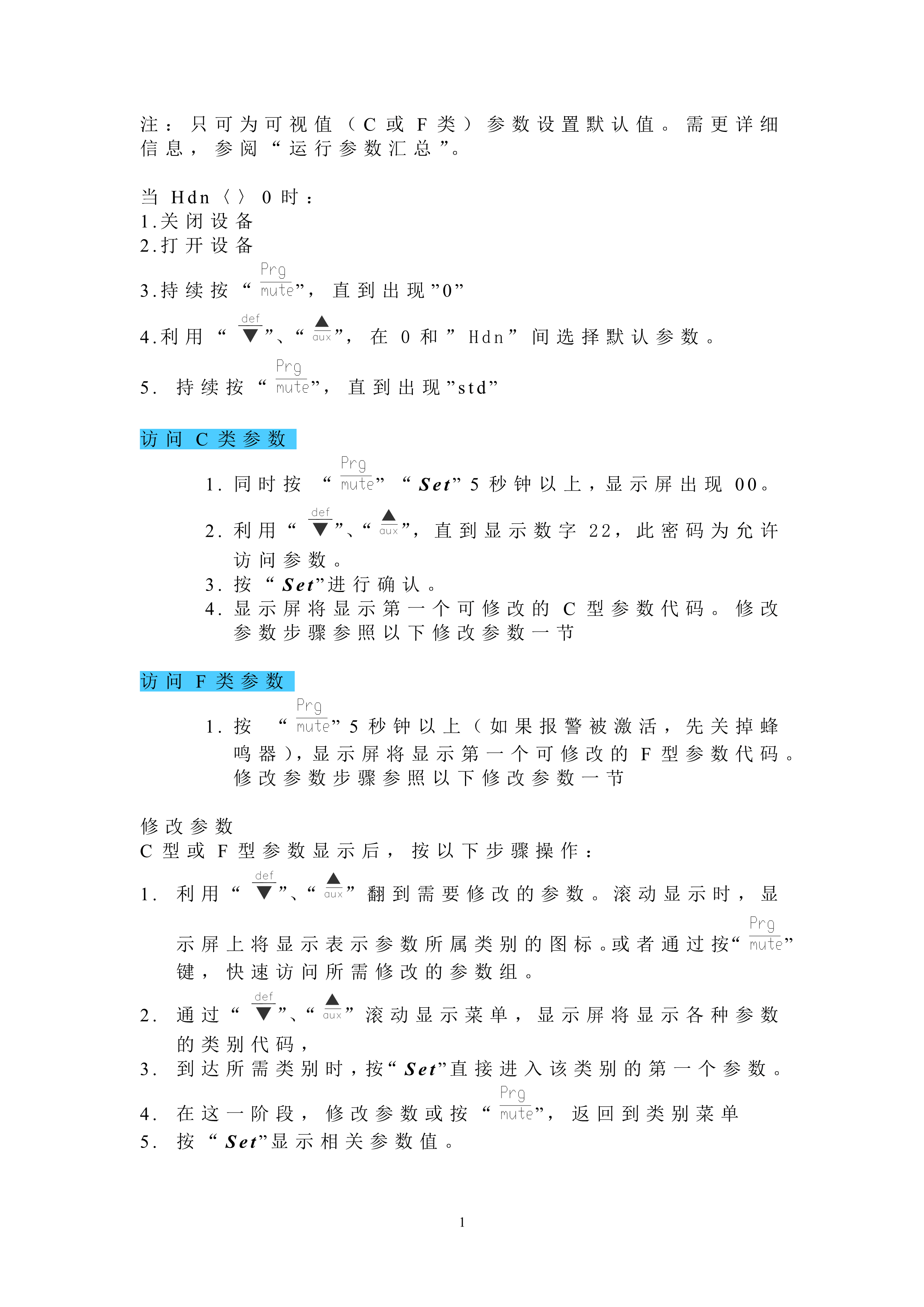

报警参数表

image_2

image_3

image_4image_5

image_7

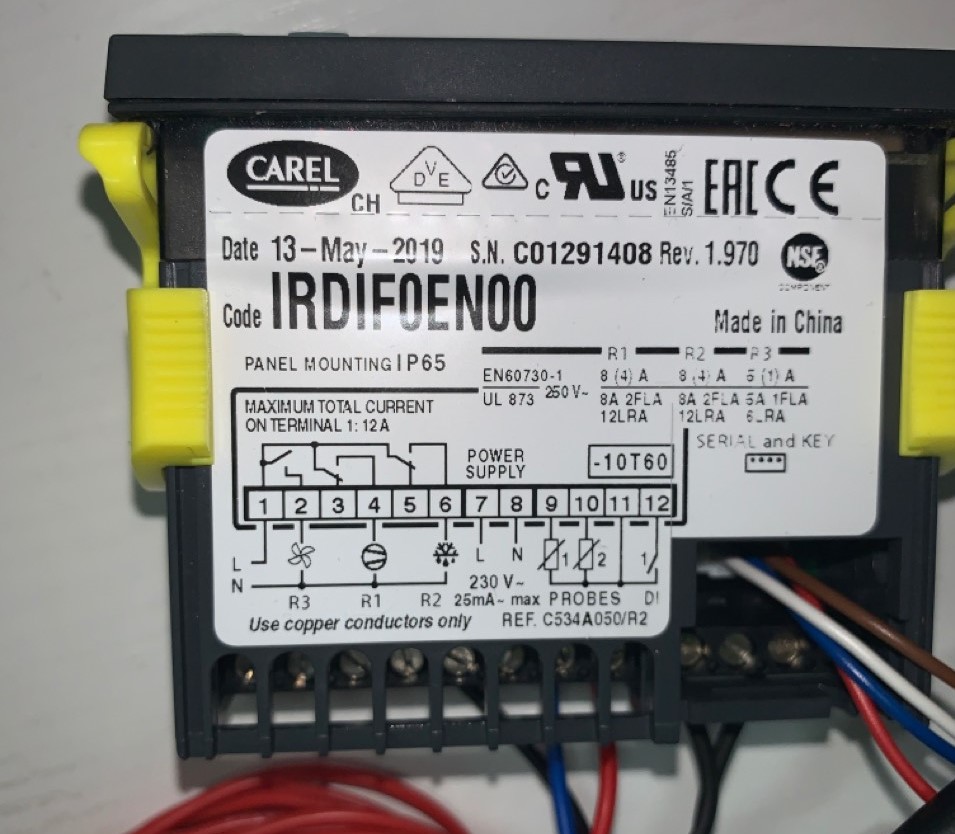

外观及接线

部分常用参数Modbus地址

状态类

代码参数单位参数类型读或写最小值最大值默认值倍率ModBus地址
 探头1数值INT只读-50020000.140004
 探头2数值INT只读-50020000.140005
s_rl1压缩机继电器状态 BIT只读0111
s_rl2除霜继电器状态 BIT只读0112
s_rl3风扇继电器状态 BIT只读0113
s_din1数字输入状态1 BIT只读0116
s_din2数字输入状态2 BIT只读0117
s_din3数字输入状态3 BIT只读0118

温控类

代码参数单位参数类型读或写最小值最大值默认值ModBus地址
St温度设定点℃/℉INT读写-5002000040016
rd偏移值设定℃/℉INT读写1200240017
r1设定点下限℃/℉FLOAT读写-5002000-5040018
r2设定点上限℃/℉FLOAT读写-50020006040019

压缩机

代码参数单位参数类型读或写最小值最大值默认值倍率ModBus地址
c0启动延迟分钟word读、写0150140127
c1连续启动延时分钟word读、写0100140128
c2压缩机最小关机时间分钟word读、写0150140129
c3压缩机最小开机时间分钟word读、写0150140130
cc连续循环的持续时间小时  0150140132

融霜

代码参数单位参数类型读或写最小值最大值默认值倍率ModBus地址
dI除霜间隔小时 读写02508140138
dt1蒸发器的除霜结束温度℃/℉FLOAT读写-500200040.140023
dt2辅助蒸发器的除霜结束温度℃/℉FLOAT读写-500200040.140024
dP1蒸发器的最大除霜持续时间分钟 读写125030140139
dP2辅助蒸发器的最大除霜持续时间分钟 读写125030140140
d3除霜延迟分钟 读写02500140141
dd除霜后的排水时间分钟 读写0152140144
d/1显示除霜传感器1℃/℉FLOAT读写 40001
d/2显示除霜传感器2℃/℉FLOAT读写 40002
s_DEF除霜状态 bit    31
s_rl2除霜继电器状态 bit    2

报警

代码参数单位参数类型读或写最小值最大值默认值倍率ModBus地址
Ac冷凝器高温报警℃/℉FLOAT读写020007000.140029
AL低温报警阈值℃/℉FLOAT读写-500200000.140027
AH高温报警阈值℃/℉FLOAT读写-500200000.140028
Ad高低温报警信号延迟分钟 读写0250120140150
AE冷凝器高温报警偏差℃/℉FLOAT读写1200500.140030
ALF防冻报警阈值℃/℉FLOAT读写-5002000500.140036

风机

代码参数单位参数类型读或写最小值最大值默认值倍率ModBus地址
F1冷风机启动温度℃/℉FLOAT读写-500200050.140031
Fd排放化霜水风机停止时间分钟WORD读写0151140159
s_rl3风扇继电器状态 bit    3
F2压缩机停机时风机状态标记word读写011 51
F3除霜期间风机状态标记word读写011 52
