一、配置前准备

  1. 硬件主机;
  2. 无线节点;
  3. 电脑(WIN);
  4. USB串口线(USB转RS485)及配套驱动(CP210X_USB.EXE);
  5. 无线节点配置工具;

二、硬件接线

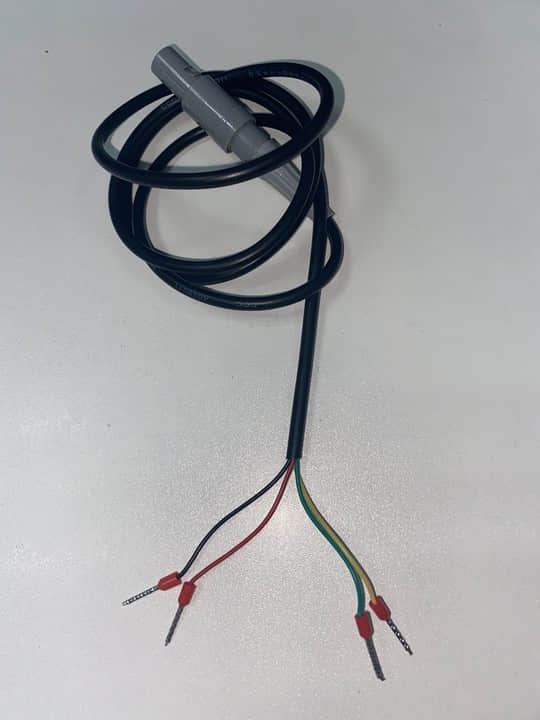

将USB线缆与采集主机线缆连接。

  • DC24V+ :红
  • DC24V- :黑
  • 485+ :白
  • 485- :绿

三、配置流程

1.准备好USB线缆,配置时设备需要供电;

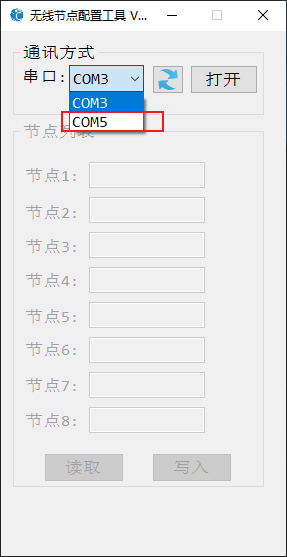

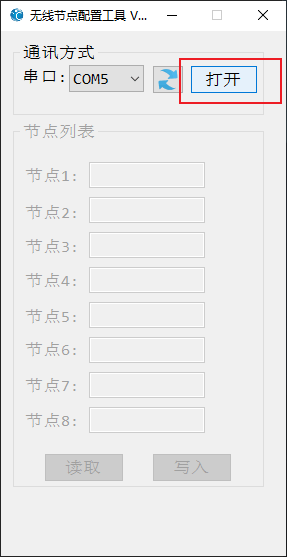

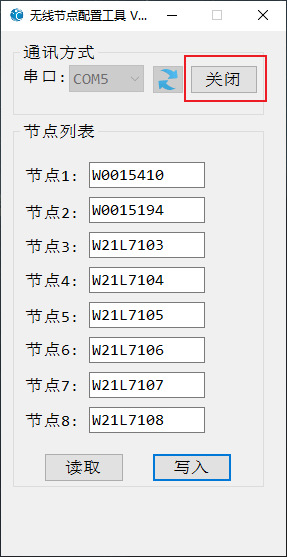

2.采集主机通电后,打开配置工具,选择对应的串口,点击打开按钮;

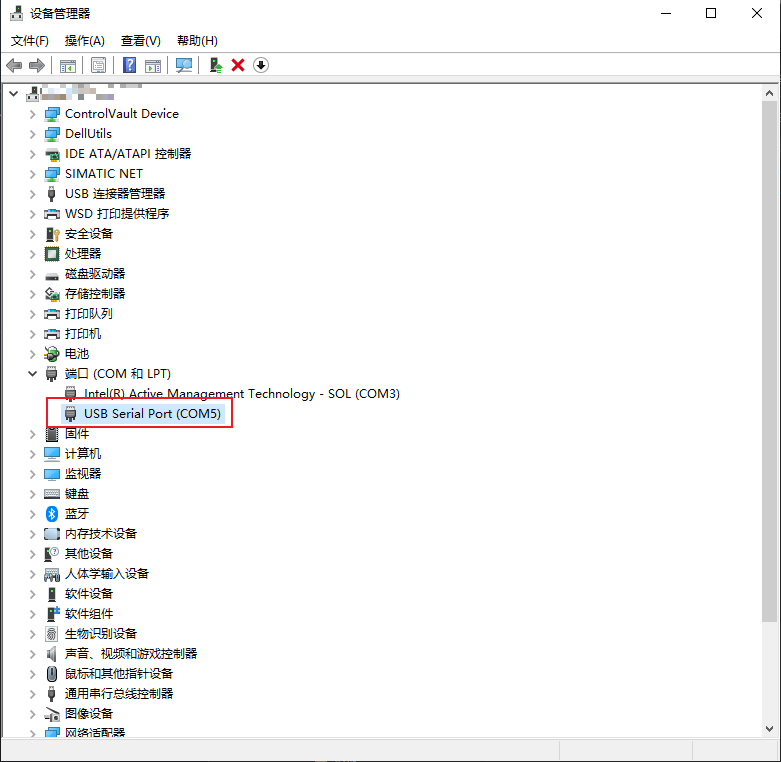

串口查找:右键计算机-管理-设备管理器-端口(com和lpt)中可查看;

如图显示本机为com5:

3.将采集主机解锁;(不解锁软件无法读取编号

主机解锁:主机通电状态下,按住“SET”+“锁定”键,观察屏幕左上角图标;

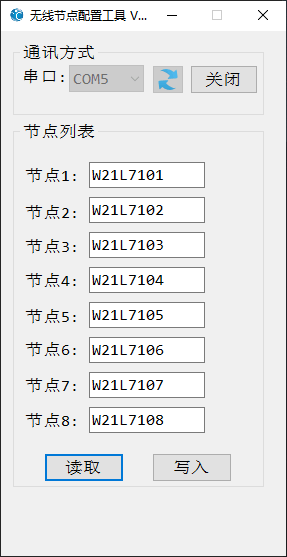

4. 解锁状态下,点击读取按钮,可显示当前主机配置的所有节点编号;

如报错请检查接线及串口序号;

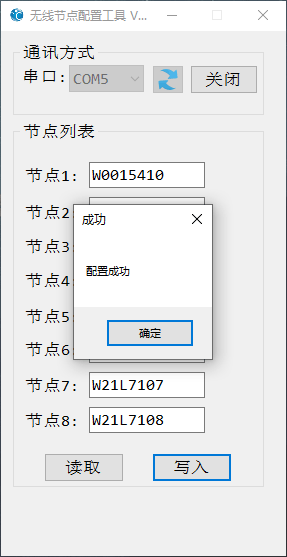

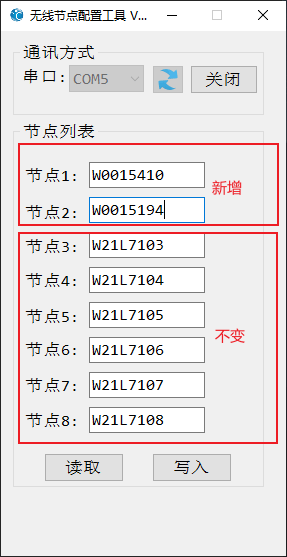

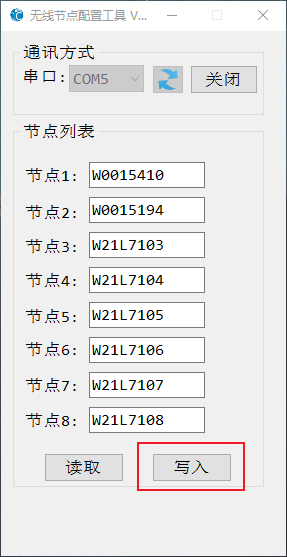

5. 修改节点编号,输入无线节点的SN,点击设置按钮;

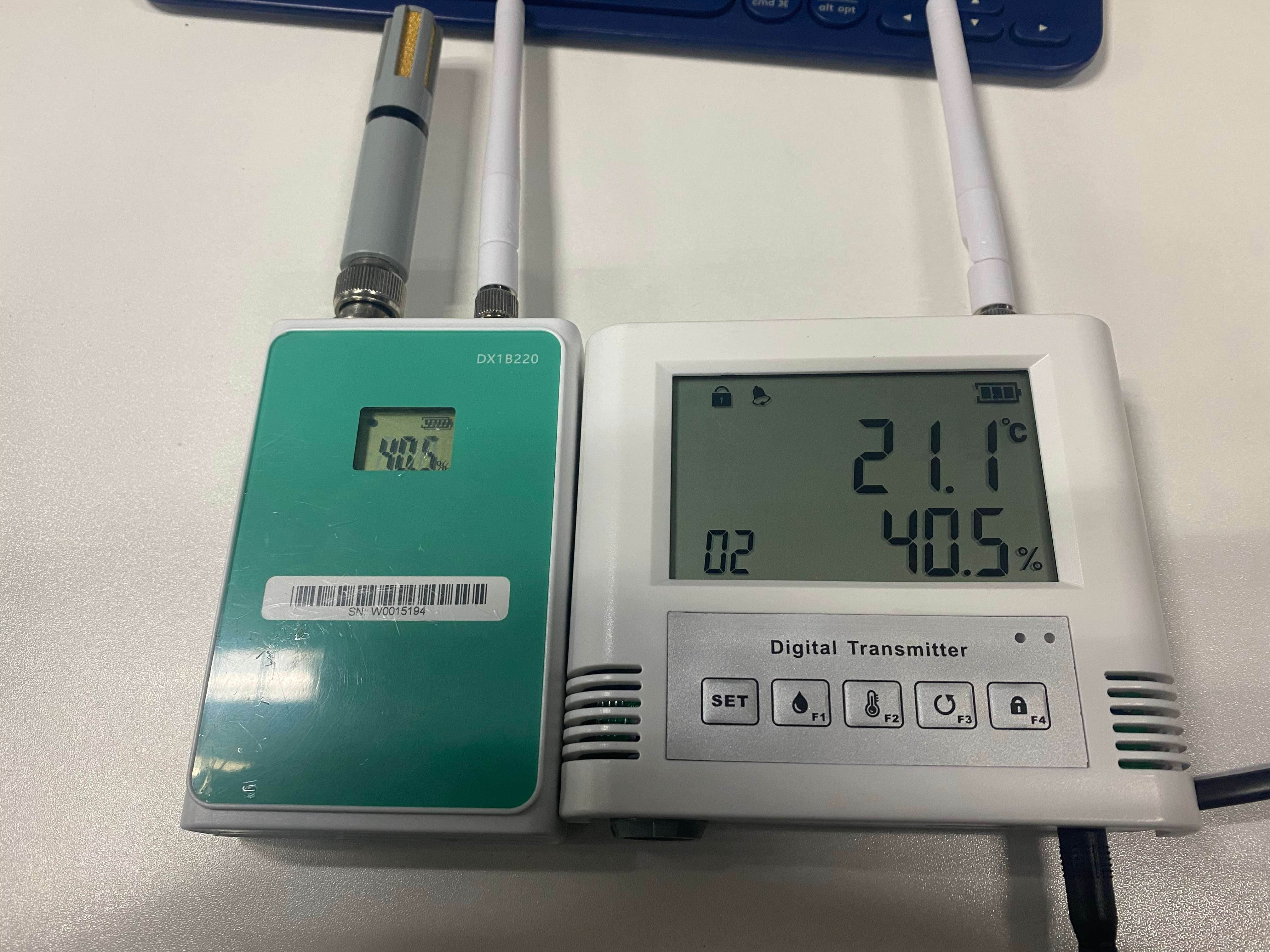

6. 将采集主机通电、断电后等待一段时间后,观察参数,正常,即配置完毕;

附件

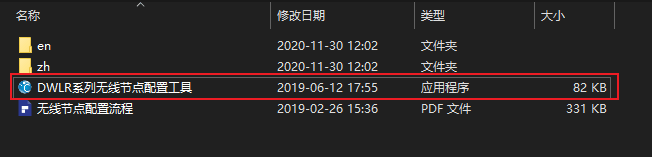

无线节点配置工具

无线节点配置工具

–以上–
