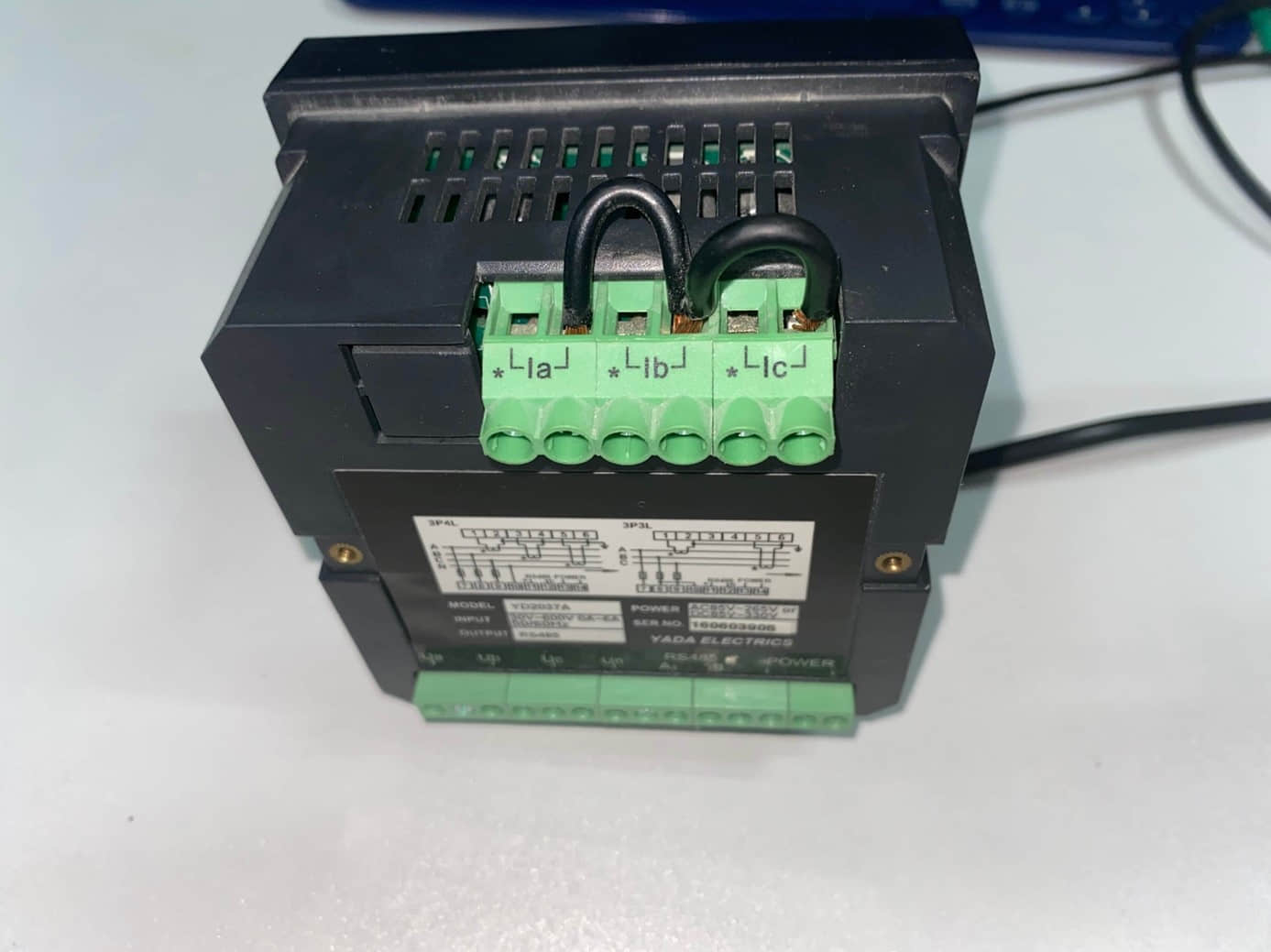

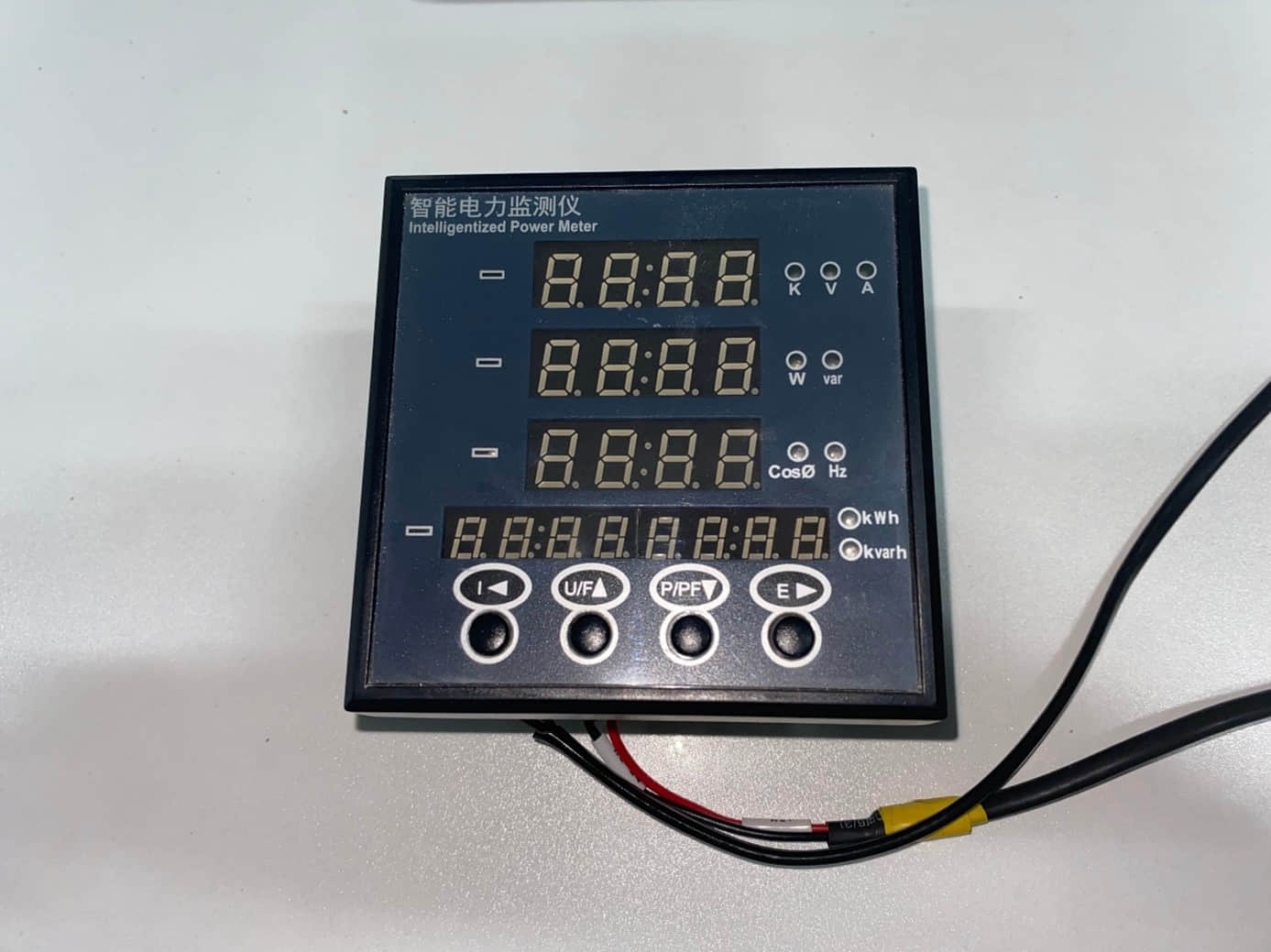

一、 硬件外观

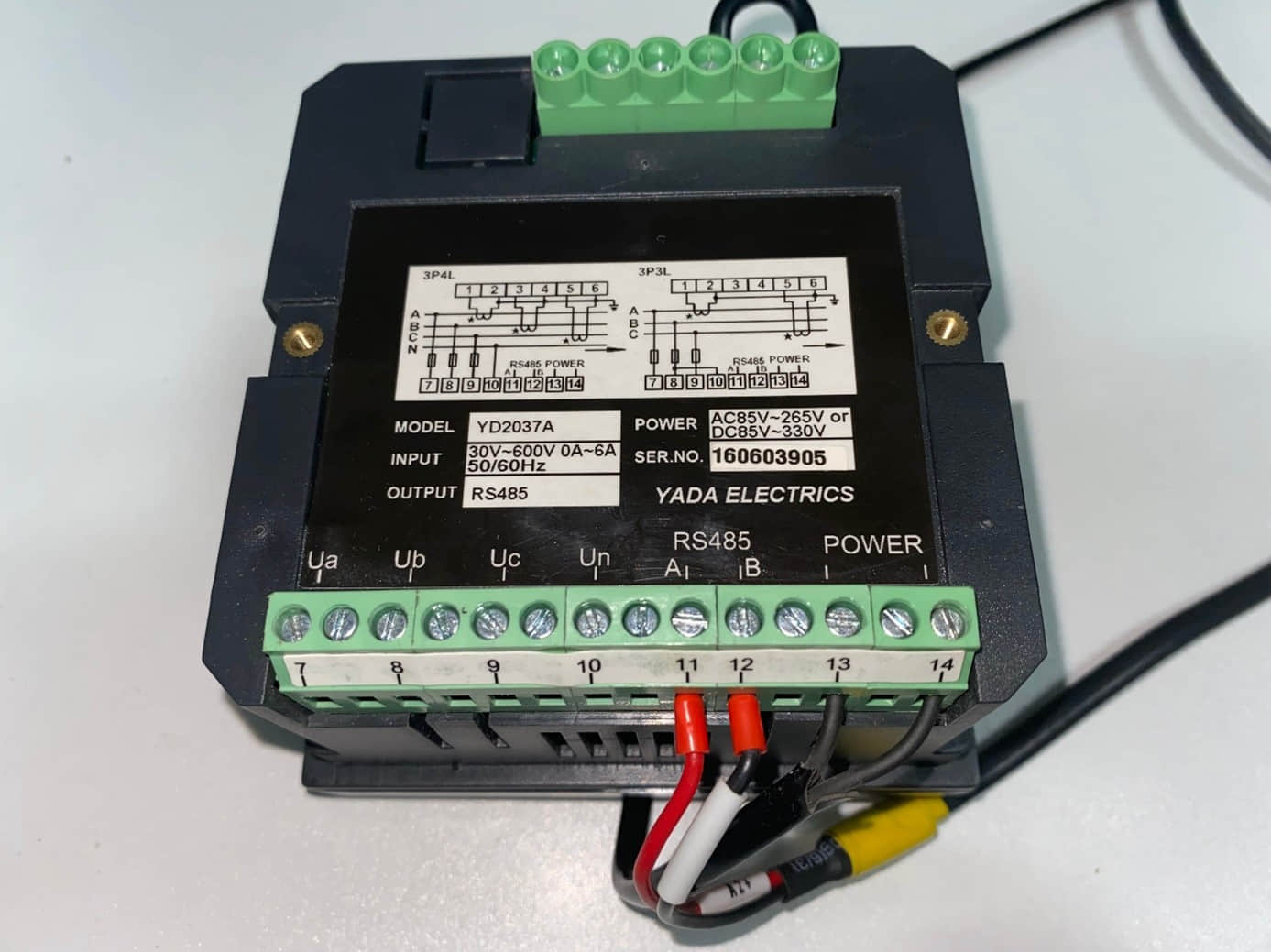

二、 端子定义

端子号端子定义注释
1IA*A相电流输入
2IAA相电流输出
3IB*B相电流输入
4IBB相电流输出
5IC*C相电流输入
6ICC相电流输出
7UaA相电压输入
8UbB相电压输入
9UcC相电压输入
10Un零线电压输入
11RS485_A
12RS485_B
13220V供电_A
14220V供电_B

三、串口设置

  • 通信方式: Modbus RTU
  • 串口: RS485
  • 波特率:9600
  • 数据位:8
  • 奇偶校验:无
  • 停止位: 1

备注:

默认Slave ID:1; 波特率:9600,可以通过操作界面设置。

(不清楚Slave ID、波特率,使用按键查看显示界面。)

最大连续寄存器个数:无限制;

四、通信设置

YD2037A在进行Modbus RTU通信时,采用:

  • 0x03:读取保持寄存器数据(4xxxx),可以与冰精通信;

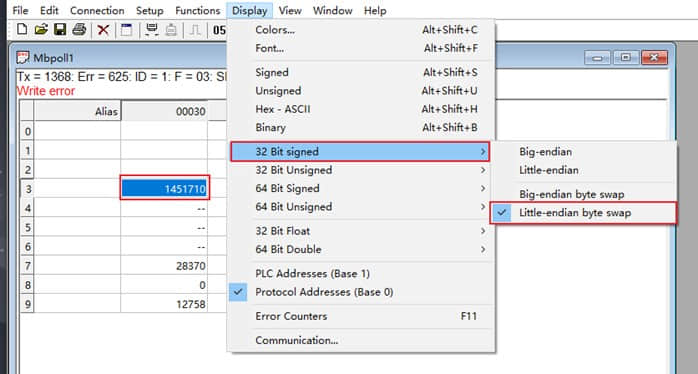

Modbus Poll读有功电能时需设置数据类型,如下:

五、参数地址

明细参数表请看附件:YD2037A系列_通讯协议.PDF

整理后的常用参数为:

参数名称数据类型采集最小采集最大映射最小映射最大翻转值Modbus地址值备注
有功电能DWORD429496729540034小端
A相电流INT0040003测量值=实际值*100
B相电流INT0040011测量值=实际值*100
C相电流INT0040019测量值=实际值*100
Ua相电压INT0040001测量值=实际值*10
Ub相电压INT0040009测量值=实际值*10
Uc相电压INT0040017测量值=实际值*10
有功功率INT0040029测量值=实际值

六、结论

  • 雅达电能表(YD2037A)可以通过Modbus RTU读写;

七、 资料

原版说明书及通信规约:

电能表资料_原版

说明书及通信规约笔记:

电能表资料_笔记

—END—
