十一期间在甘肃项目上遇到了一个很奇怪的小问题。

现场有2个高压储液器,需要对其加装压力传感器,监测压力;

压力传感器规格

品牌:丹弗斯

型号:AKS33

量程:0~25bar

输出:4~20ma

拓扑图

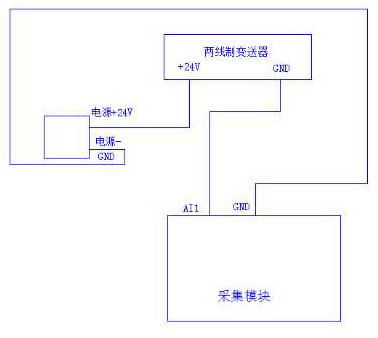

设备接线图

压力传感器使用两线制接线,需将开关电源串在回路中;

现场情况说明

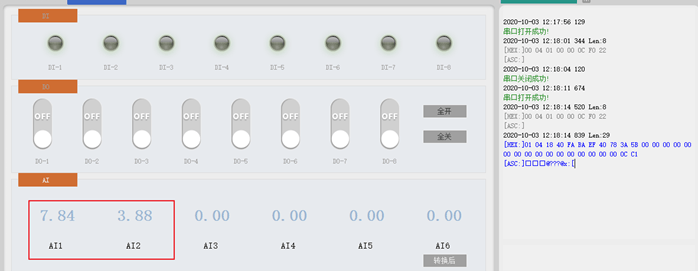

1. 设备(LW MA7108A)通过线缆与压力传感器连接,压力传感器没有安装在高压储液器上时,设备通电读数;

如图:

2. 设备(LW MA7108A)通过线缆与压力传感器连接,压力传感器安装在高压储液器上时,设备通电读数;

如图:

(通过排查已排除高压储液器带电、线路问题及电控箱接地问题,将LW MA7108A更换为其他品牌设备故障排除)

如图:

硬件测试

十一期间,将更换下来的LW MA7108A设备通电测试,模拟4~20ma输入信号,读值均正常,造成现场故障情况目前未知。

以下是测试情况:

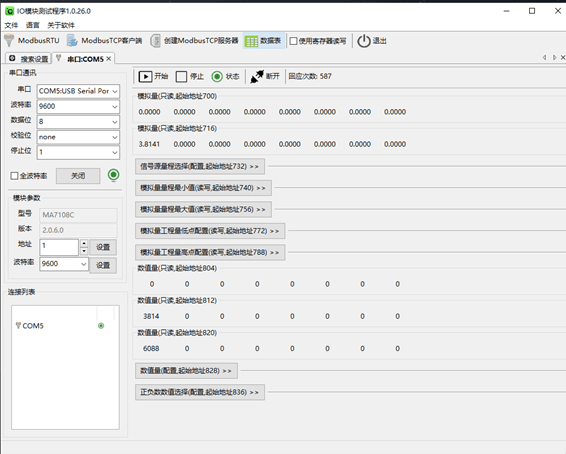

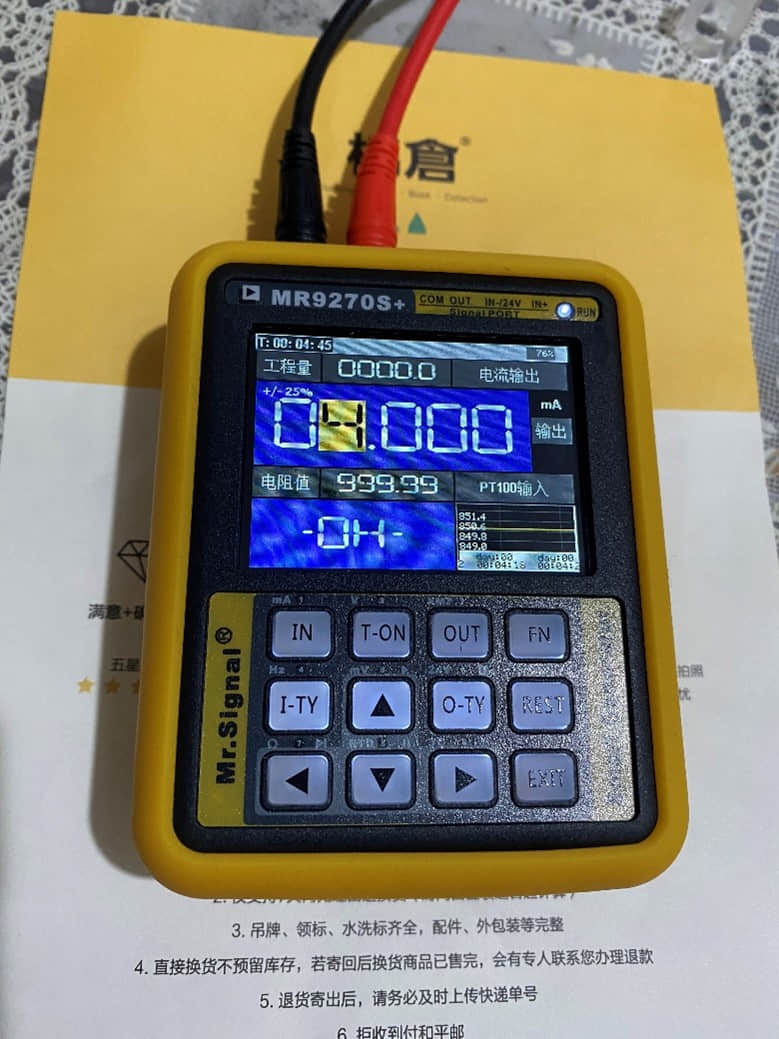

1. 输入4ma信号测试

软件读值,1通道为3.9976ma

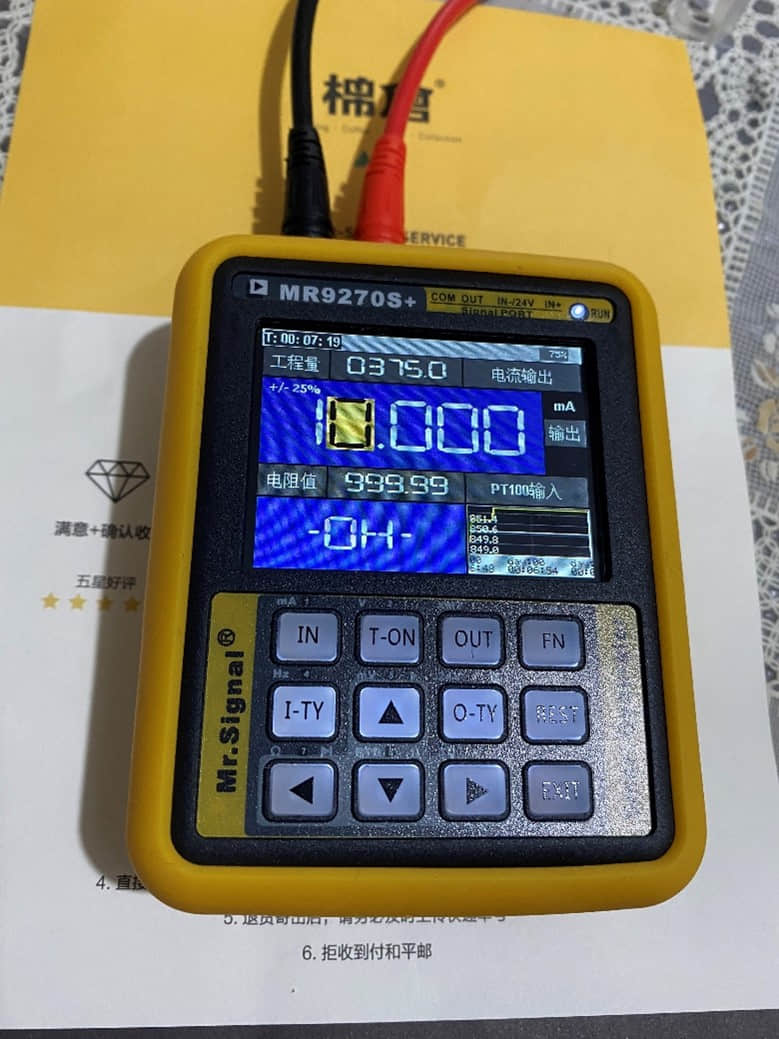

2. 输入10ma信号测试

软件读值,1通道为9.9912 ma

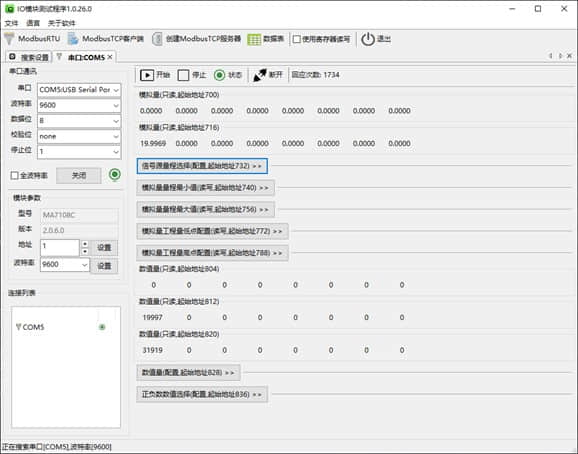

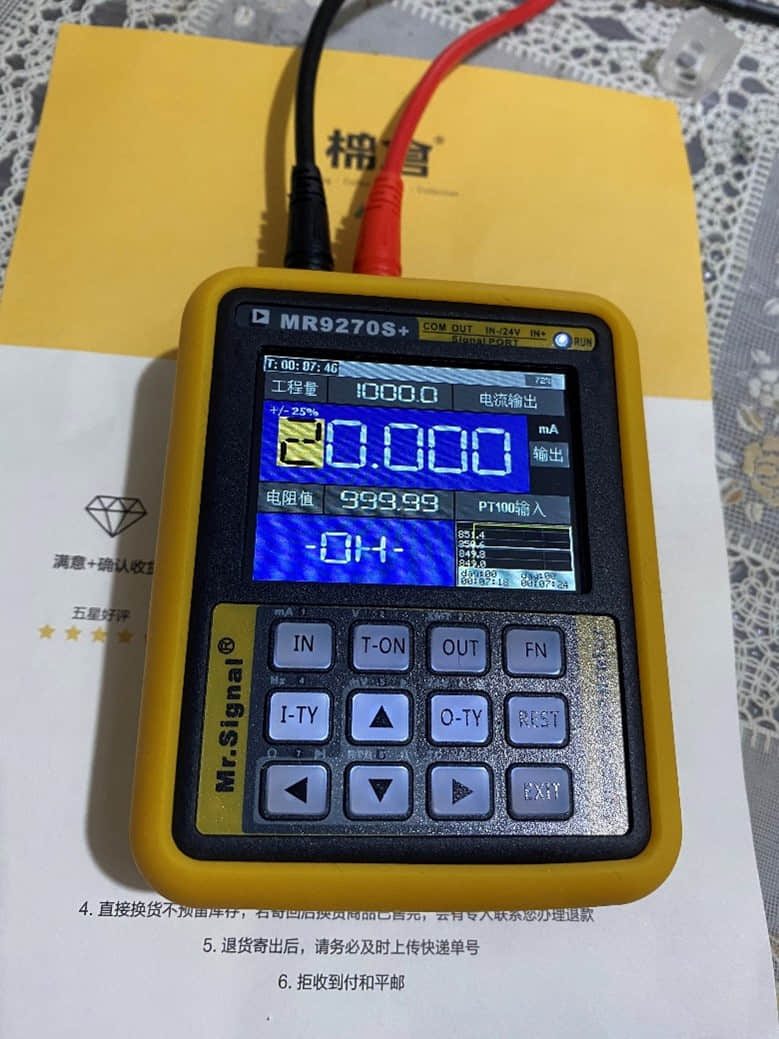

2. 输入20ma信号测试

软件读值,1通道为19.9969 ma

咨询了周边多个设备安装商,均表示此问题从未遇见;

所以具体故障情况,需等厂家检测设备,测试后给出答案;
