写在前面

时间回到2020年5月12日,一个小小的连接法兰引发的“血案”。

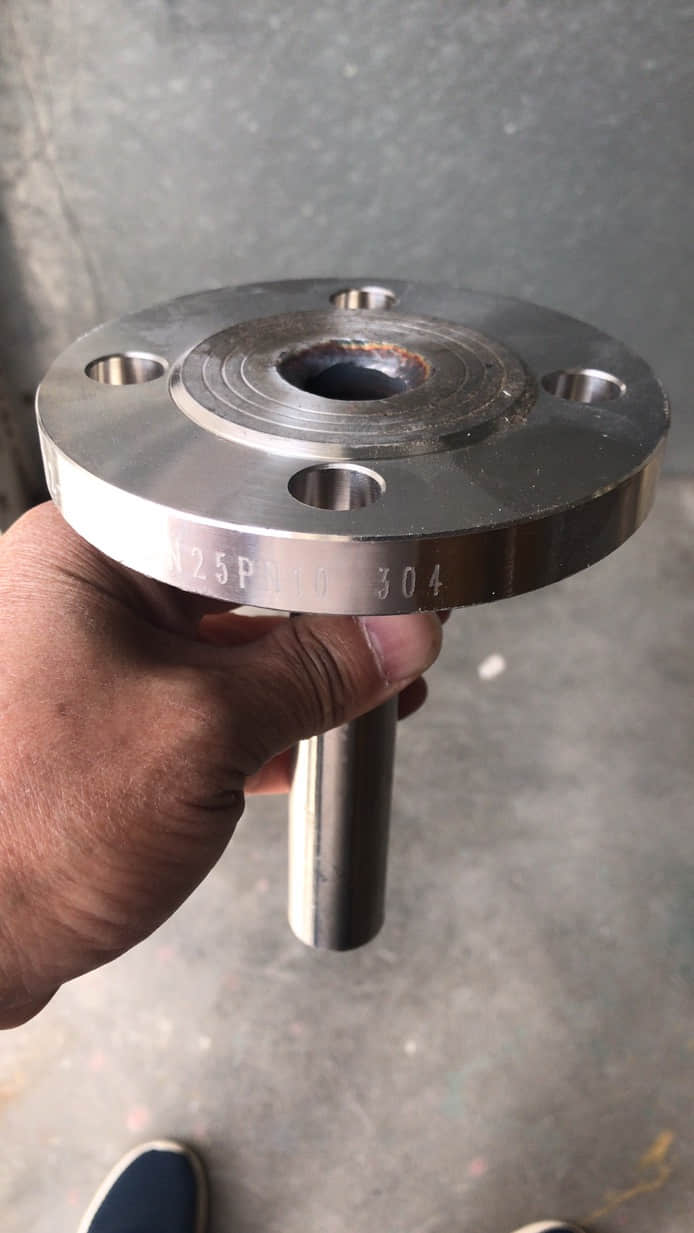

之前一个项目从厂家定了两套磁翻板液位计,厂家配套法兰连接面为RF类型,也就是连接面会稍稍往外突出一些。如下图:

负责现场安装的也是拥有多年行业经验的老师傅们了,收到货后发现了问题,因为现场储液器的接液类型为氨,具有极强的挥发性和渗透性。而RF突面连接的法兰所配套对接的面也必须是RF面,也就是两个突面连接,这在液氨系统上是很少见到的。现场师傅不敢保证安装后的实际效果。

而厂家这边呢,生产制造相关产品近20年,厂家技术工程师指出RF面曾经用于设计压力为110~160公斤的压力容器系统。

冲突就这样产生了。那么法兰面连接的类型有哪些?应该如何配套使用呢?

关于常见法兰面的几种类型

法兰连接面有两个凭口述,不看文字非常容易弄混的两个名词,分别是“凸面法兰”与“突面法兰”

先说说“突面法兰”,突面法兰也应该属于平面法兰的一种,代号为RF。

突面法兰(RF)只能和相同的突面法兰(RF)连接。

然后是“凸面法兰”,凸面法兰需要配合凹面法兰,也就是俗称的“一公一母”。

凸面法兰代号是M,凹面法兰代号是FM,两者结合称为M/FM面。

那么这两种法兰的连接类型有什么区别呢?

区别当然是有的,M/FM面比RF/RF面的受压面积大,密封性也就更好(这也是现场师傅纠结的地方,不无道理)。

关于法兰的具体数据资料可以参考HG20592-2009中的说明和图示。

写在最后

液位计订货时有很多技术参数需提前与厂家沟通好。你不说,厂家自然就发默认型号。避免现场出现类似问题,订货时需格外注意。

–以上–
